Dans le temps qu'il faut pour lacer vos chaussures-environ 20 secondes-leScanner corporel 3D Xiankucapture plus de données sur votre corps qu’un entraîneur personnel, un chiropracteur et un tailleur ne pourraient en collecter en une heure. Mais comment ça marche ? Qu'est-ce qui différencie le balayage à lumière structurée des caméras de profondeur de votre smartphone ? Et pourquoi cette technologie est-elle importante pour la santé du sommeil ?
Plongeons dans l'ingénierie derrière le premier au mondeSystème de sélection de matelas et d'oreillers alimenté par l'IA-.
Les limites de la mesure traditionnelle
Historiquement, la sélection d'un matelas impliquait à peine plus qu'un ruban à mesurer, une balance et un « test de confort » subjectif. Même en milieu clinique, l'évaluation de la posture repose souvent sur des méthodes d'observation visuelle, de goniomètres et de palpation manuelle-qui sont intrinsèquement subjectives et limitées en précision.
Considérez ce qui manque aux méthodes traditionnelles :
- contours 3D: Un ruban à mesurer capture la circonférence mais pas la forme. Deux personnes ayant le même tour de hanches peuvent avoir des contours de hanches complètement différents, affectant la façon dont elles interagissent avec la surface du matelas.
- Courbure vertébrale: L'évaluation visuelle ne peut pas quantifier les courbes latérales subtiles (scoliose) ou les déséquilibres sagittaux (cyphose/lordose) qui ont un impact considérable sur l'alignement du sommeil.
- Asymétrie: Les épaules hautes, l'inclinaison du bassin et les déséquilibres de rotation sont difficiles à mesurer avec précision avec des outils manuels.
- Relations dynamiques : La relation entre la largeur des épaules, la largeur des hanches et la courbure de la colonne vertébrale détermine le soutien idéal au sommeil -un calcul trop complexe pour les méthodes manuelles.
Le balayage à lumière structurée résout toutes ces limitations.
Qu’est-ce que le balayage à lumière structurée ?
Le balayage à lumière structurée est une technologie d'imagerie 3D qui projette un motif de lumière connu (généralement infrarouge) sur une surface et capture la façon dont ce motif se déforme. La déformation du motif révèle la forme tridimensionnelle-de l'objet.
Le système Xianku utilisemodules de lumière structurée exclusifsconçu spécifiquement pour la numérisation du corps humain. Voici comment fonctionne le processus :
Étape 1 : Projection de motifs
Le scanner projette une grille précise de points infrarouges sur le corps de l'utilisateur. Contrairement aux scanners laser qui déplacent un seul point sur la surface, la lumière structurée capture des milliers de points simultanément.
Étape 2 : Capture d'image
Les caméras haute-résolution capturent le motif projeté sous plusieurs angles. Le système utilise deux caméras pour obtenir une vision stéréo-similaire à la vision binoculaire humaine, mais avec une bien plus grande précision.
Étape 3 : Triangulation
En analysant la façon dont le motif projeté se déforme sur la surface du corps, le système calcule les coordonnées 3D de chaque point. Plus le motif est dense, plus la reconstruction est détaillée.
Étape 4 : Génération de nuages de points
Le résultat est un "nuage de points"-une collection de millions de coordonnées 3D individuelles qui cartographient la surface du corps avec une précision millimétrique. Le système de Xianku génère environ2 millions de nuages de pointspar scan, avec une densité de28 points par centimètre carré.
Étape 5 : Reconstruction 3D
Des algorithmes avancés convertissent le nuage de points en un maillage 3D continu, créant un modèle réaliste 1:1 du corps de l'utilisateur pouvant être visualisé sous n'importe quel angle.
Pourquoi 2 millions de points comptent
La densité du nuage de points détermine le niveau de détail capturé. Une analyse à faible-densité peut capturer la forme générale du corps, mais manquer les contours subtils qui sont importants pour la santé du sommeil :
| Fonctionnalité | Pourquoi c'est important pour le sommeil |
|---|---|
| Contour des épaules | Détermine à quel point l'épaule d'un dormeur latéral s'enfonce dans le matelas |
| Profondeur de la courbe lombaire | Dicte le soutien requis pour le bas du dos |
| Rapport hanches-/-taille | Affecte l’alignement du bassin dans toutes les positions de sommeil |
| Déviation latérale de la colonne vertébrale | Nécessite un soutien asymétrique pour les patients atteints de scoliose |
| Courbe cervicale | Détermine la hauteur et le loft optimaux de l'oreiller |
Avec 28 points par centimètre carré, Xianku capture ces caractéristiques avec une résolution suffisante pour effectuer des évaluations cliniquement significatives.

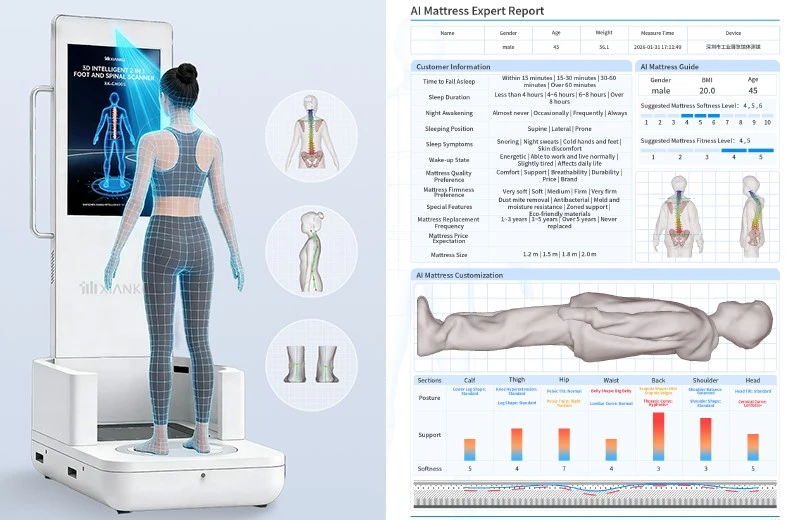

Le rôle du plateau tournant
Contrairement aux scanners fixes qui nécessitent que l'utilisateur se tienne dans une position spécifique et tourne, Xianku utilise un plateau tournant intégré. Cette conception offre plusieurs avantages :
Vitesse de rotation constante: Le plateau tournant tourne à une vitesse contrôlée avec précision, assurant une couverture uniforme et éliminant le flou de mouvement.
Distance de mesure optimale: L'utilisateur se tient à une distance fixe du scanner (0,6 à 0,75 m), conservant ainsi la distance focale idéale tout au long de la numérisation.
Couverture complète à 360 degrés : Combiné au large champ de vision du scanner, le plateau tournant assure une couverture complète de toutes les surfaces du corps, y compris le dos-critique pour l'évaluation de la colonne vertébrale.
Mouvement minimal de l'utilisateur: L'utilisateur reste simplement immobile pendant que le plateau tournant tourne. Cela réduit les artefacts de mouvement et garantit la cohérence de l’analyse entre différents utilisateurs.
Des données brutes aux informations biomécaniques
Capturer 2 millions de points est impressionnant, mais les nuages de points bruts n'ont aucun sens sans une analyse intelligente. C'est là que les algorithmes d'IA de Xianku entrent en jeu.
Détection automatique des points de repère
Le système identifie automatiquement les repères anatomiques :
- Acromion (sommet d'épaule)
- Crête iliaque (bassin)
- Vertèbre C7 (base du cou)
- PSIS (repères pelviens postérieurs)
- Têtes fémorales (articulations de la hanche)
- Rotules (rotules)
Reconstruction squelettique
À l’aide de ces repères, l’IA reconstruit un modèle squelettique aligné avec la surface du corps. Il ne s'agit pas d'un squelette générique mis à l'échelle en hauteur-, c'est un modèle squelettique personnalisé basé sur les contours réels de la surface.

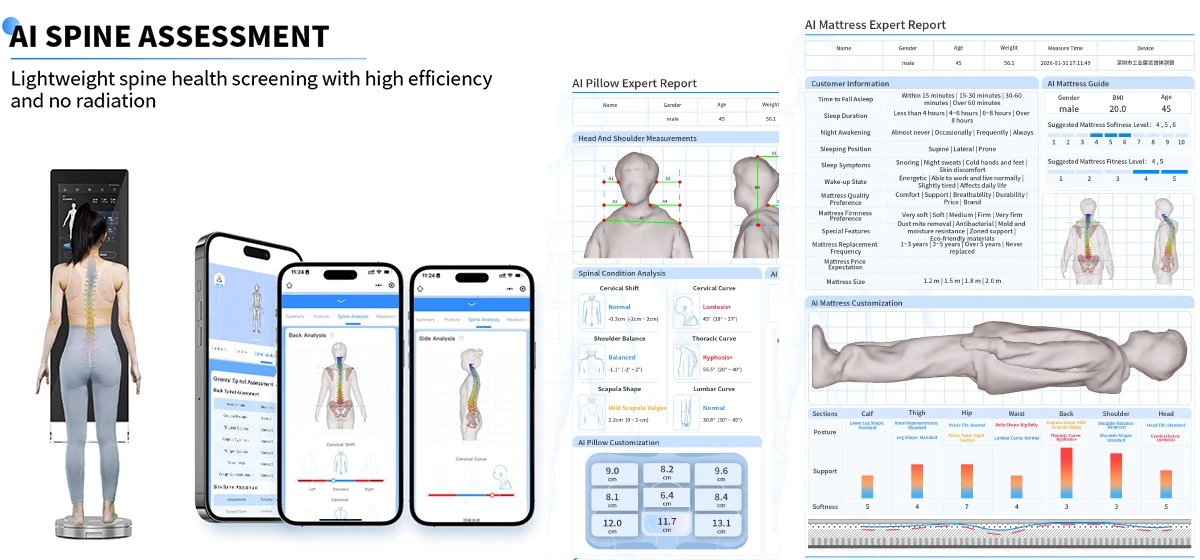

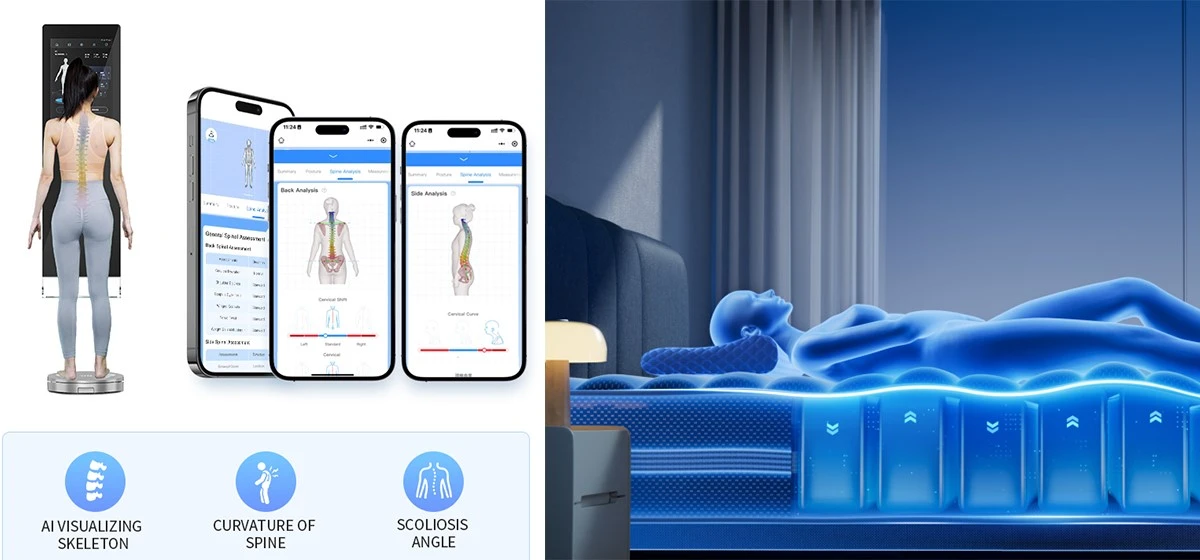

Analyse de la courbe vertébrale
Le système extrait la ligne médiane de la colonne vertébrale de la surface arrière et calcule :
- Angle de Cobb pour la détection de la scoliose
- Angle de cyphose thoracique
- Angle de lordose lombaire
- Indicateurs de rotation vertébrale
Quantification des écarts de posture
L’IA mesure les écarts par rapport à l’alignement idéal :
- Position de la tête vers l'avant (en degrés)
- Épaules arrondies (en degrés)
- Inclinaison pelvienne (antérieure/postérieure)
- Asymétrie de la hauteur des épaules (en millimètres)
- Alignement des genoux (angles des jambes O/X)
Calibrage et précision
Pour les applications médicales et de vente au détail, la précision n'est pas-négociable. Le système de Xianku est soumis à des protocoles d'étalonnage rigoureux :
Calibrage en usine
Chaque unité est calibrée individuellement en usine à l’aide de cibles de précision. Les données d'étalonnage sont stockées dans l'appareil et référencées lors de chaque analyse.
Compensation environnementale
Le système compense les conditions d'éclairage ambiant, garantissant des résultats cohérents dans les environnements de salle d'exposition, cliniques ou hôteliers.
Auto-vérification-
Lors de chaque analyse, le système effectue des-contrôles de qualité en temps réel, alertant l'opérateur si le positionnement ou des facteurs environnementaux pourraient affecter la précision.
L'avantage de la vitesse
Pourquoi la vitesse est-elle importante ? Prenons l'exemple d'une-application réelle :
Dans une salle d’exposition de literie, les clients disposent d’un temps et d’une patience limités. Un processus de numérisation qui prend plusieurs minutes crée des frictions. Une analyse de 20 -secondes donne l'impression que les clients sont plus susceptibles de participer sans effort et que le personnel peut traiter plus de clients par heure.
En milieu clinique, le temps, c’est de l’argent. Une analyse de 20 secondes remplace 15 à 20 minutes d'évaluation manuelle, permettant aux praticiens de se concentrer sur l'interprétation et le traitement plutôt que sur la mesure.
Dans les environnements hôteliers, les clients attendent de la commodité. Une analyse rapide et non-intrusive lors de l'enregistrement-permet une sélection personnalisée d'oreillers sans perturber l'expérience client.
Confidentialité et sécurité des données
Avec toute technologie de numérisation corporelle, les problèmes de confidentialité sont primordiaux. Xianku donne la priorité à la sécurité des données :
Sur le-traitement sur l'appareil
Toutes les analyses et analyses initiales ont lieu sur le matériel local de l'appareil. Le système ne diffuse pas de données d'analyse brutes vers des serveurs externes sans autorisation explicite.
Stockage crypté
Les données des clients sont cryptées au repos et en transit. L'accès est contrôlé via le système CRM avec des autorisations-basées sur les rôles.
Conformité
Le système est conçu pour se conformer au RGPD, au CCPA et à d'autres réglementations régionales en matière de confidentialité. Les utilisateurs reçoivent des informations claires sur la manière dont leurs données seront utilisées et peuvent demander leur suppression à tout moment.
L'essentiel
Le balayage à lumière structurée n'est pas nouveau :-il est utilisé depuis des années dans l'inspection industrielle, la conception automobile et l'imagerie médicale. Mais l’application de cette technologie à la santé du sommeil, avec les exigences spécifiques de rapidité, de précision et de prix abordable, a nécessité des années de R&D.
La réussite de Xianku rend la numérisation corporelle 3D 3D de qualité clinique pratique pour une utilisation quotidienne dans les secteurs de la vente au détail, de l'hôtellerie et du bien-être. Le résultat est un système qui capture plus de données en 20 secondes que les méthodes traditionnelles ne pourraient en collecter en une heure-et traduit ces données en solutions de sommeil exploitables.
Dans notre prochain article, nous explorerons comment ces données brutes deviennent une évaluation complète de la santé de la colonne vertébrale et pourquoi la compréhension de votre colonne vertébrale est la clé d'un meilleur sommeil.
