Exportation au format de fichiers STL pour les orthèses imprimées en 3D : comment la numérisation 3D du pied transforme les données biomécaniques en production d'orthèses personnalisées

Pour les fabricants d’orthèses imprimées en 3D, la qualité du produit final commence bien avant l’impression. Cela commence par les données. Si le modèle de pied original est incomplet, déformé ou basé uniquement sur une empreinte 2D, l'orthèse finale peut ne pas correspondre à l'anatomie réelle de l'utilisateur. Ceci est particulièrement critique pour les orthèses fonctionnelles telles que les supports de correction des oignons, les orthèses à voûte plantaire élevée, les semelles intérieures personnalisées et les composants de chaussures personnalisés.

Le pied est souvent appelé le « deuxième cœur » du corps, mais du point de vue de la fabrication d’orthèses, il constitue également le fondement de toute la chaîne cinétique. Une structure anormale du pied peut influencer l’alignement de la cheville, la charge du genou, l’équilibre pelvien et la posture de la colonne vertébrale. Lorsque les données sur les pieds sont inexactes, les conséquences ne sont pas seulement un mauvais ajustement-elles peuvent également affecter le confort, l'efficacité de la correction et-la conformité de l'utilisateur à long terme.

C'est pourquoiExportation au format de fichiers STL pour les orthèses imprimées en 3Ddevient une capacité clé pour les fabricants d’orthèses B2B, les prestataires de services d’impression 3D, les concepteurs de produits orthopédiques, les fournisseurs de réadaptation et les marques de chaussures personnalisées.

Le système de numérisation 3D des pieds de Xianku fournit un flux de travail numérique complet :Balayage de lumière structurée infrarouge en 1-seconde → Génération de rapport en 5 secondes → Mesure de précision de ±1 mm → Modèle 3D de pied complet 1:1 → Exportation de modèle 3D STL/OBJ → Personnalisation d'orthèses imprimées en 3D.

Pourquoi la qualité des fichiers STL est importante dans les orthèses imprimées en 3D

STL est l'un des formats de fichiers les plus utilisés en impression 3D. Il stocke une surface 3D sous forme de maillage constitué de facettes triangulaires. Pour les fabricants d'orthèses, le fichier STL sert de pont entre le pied humain et l'appareil imprimé.

Dans les orthèses personnalisées, un fichier STL-de haute qualité permet de prendre en charge :

• Reproduction précise de la forme du pied
• Meilleur ajustement entre l'orthèse et la surface du pied
• Modification CAO plus fiable
• Conception améliorée des zones de support fonctionnel
• Transition plus rapide des données numérisées au modèle imprimable
• Charge de travail de modélisation manuelle réduite
• Production plus cohérente sur plusieurs commandes
• Meilleure compatibilité avec les flux de travail d'impression 3D

Pour les produits tels que les orthèses pour oignons, les supports de voûte plantaire haute, les semelles intérieures fonctionnelles, les dispositifs de stabilisation du talon ou les composants de chaussures personnalisés, le fichier STL doit refléter la véritable structure du pied-pas seulement une empreinte plate ou une taille approximative.

Dans la production B2B, des données d'entrée de mauvaise qualité créent des problèmes en aval : davantage de corrections manuelles, une efficacité de production moindre, des réclamations plus pertinentes et des taux de retour plus élevés. Une numérisation précise-vers-la sortie STL n'est donc pas seulement une fonctionnalité technique. Il s'agit d'un avantage de production-critique pour l'entreprise.

La limite des données 2D traditionnelles sur les pieds dans la fabrication d'orthèses

L'évaluation traditionnelle du pied repose souvent sur des empreintes 2D, des tapis de pression, des mesures manuelles, des moulages en plâtre ou un balayage laser de base. Ces méthodes peuvent fournir des références utiles, mais elles manquent souvent de tous les détails spatiaux requis pour la fabrication d’orthèses numériques.

Un tapis de pression peut montrer comment la semelle entre en contact avec le sol. Une empreinte 2D peut montrer la zone de contact plantaire. La mesure manuelle peut enregistrer la longueur et la largeur. Cependant, aucune de ces méthodes ne peut à elle seule capturer pleinement la structure tridimensionnelle-du pied.

Les données traditionnelles sur les pieds peuvent manquer :

• Hauteur de la voûte et courbure de la voûte
• Hauteur du cou-de-pied et volume du milieu du pied
• Largeur du talon et alignement du talon
• Largeur de l'avant-pied et morphologie des orteils
• Tour et circonférence du pied
• Déviation structurelle liée à l'oignon-
• Géométrie d'arc élevée et tendance aux charges latérales
• Asymétrie gauche-droite
• Surface 3D complète nécessaire pour la conception d'orthèses CAO

Ceci est particulièrement important pour les applications orthétiques complexes. Une aide à la correction des oignons nécessite une compréhension précise de la forme de l’avant-pied, de l’angle des orteils et de la saillie médiale. Un support orthétique pour voûte plantaire haute nécessite une hauteur de voûte plantaire, un contour de voûte plantaire et une géométrie du milieu du pied précis. Une semelle intérieure personnalisée nécessite une correspondance de la surface plantaire, un positionnement du talon et une conception de la zone de soutien-.

En bref, les données 2D ne suffisent pas pour des orthèses imprimées en 3D-de haute qualité. Les fabricants ont besoin de modèles de pieds 3D précis, complets et exportables.

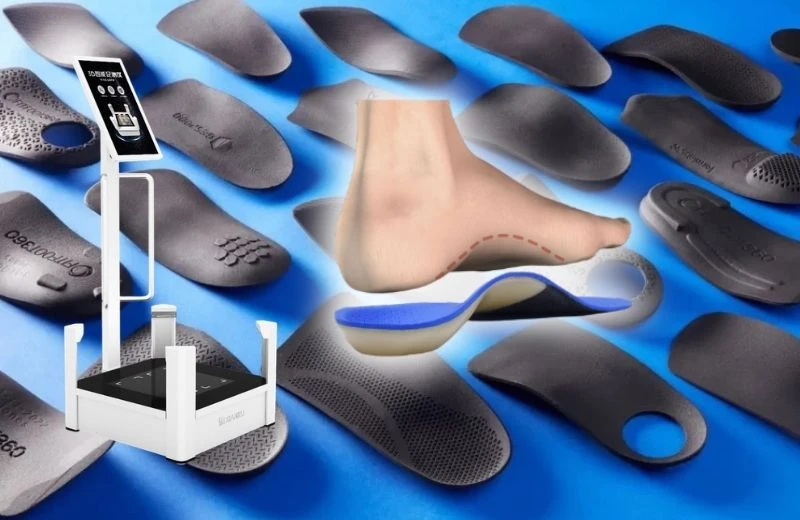

Scanner 3D du pied Xianku : du pied physique au modèle numérique imprimable

Xianku est un leader mondial des services d'exploitation de données de signature corporelle 3D précises, aidant ses partenaires dans les domaines de la santé, du bien-être, de l'orthopédie et de la chaussure à transformer la structure du corps humain en intelligence produit numérique.

Le scanner de pied 3D de Xianku utilise des technologies avancéesTechnologie de lumière structurée infrarougepour capturer la structure complète de la surface des deux pieds. Par rapport aux systèmes traditionnels de numérisation laser ou de tapis de pression, la lumière structurée infrarouge offre une expérience de capture de données plus rapide, plus confortable et plus prête pour la production.

Le système peut effectuer une numérisation à double-pied en1 secondeet générer un rapport professionnel dans environ5 secondes. AvecPrécision de ±1 mm, il prend en charge la mesure dimensionnelle et la modélisation numérique de haute-qualité pour le développement de produits orthésiques.

Les principaux avantages techniques comprennent :

• Numérisation en 1 secondepour les deux pieds
• Capture de lumière structurée infrarouge sans-contact
• Précision de ±1 mmpour une mesure de qualité professionnelle-
• Génération de rapport numérique en 5 secondes
• Reconstruction 1:1 d'un modèle de pied complet-en 3D réel
• 30+ ensembles de données biomécaniquescouvrant la longueur, la largeur, la circonférence, la hauteur, la voûte plantaire et la morphologie
• ExportableModèles STL/OBJ 3D
• Connexion transparente avec les systèmes de conception CAO et d'impression 3D

Pour les fabricants d’orthèses imprimées en 3D, cela signifie que le scanner ne fournit pas simplement un rapport de mesure. Il fournit une base de production numérique.

Pourquoi les modèles 3D 1:1 de -pieds complets sont meilleurs que les empreintes plates

Un modèle 3D 1 : 1 du pied complet-capture la véritable géométrie externe du pied. Cela inclut la surface plantaire, la forme de la voûte plantaire, la structure du talon, le profil de l'avant-pied, la région des orteils, la hauteur du cou-de-pied et le volume global.

C’est très différent d’une empreinte plate. Une empreinte ne montre que le contact. Un modèle 3D montre la forme.

Pour la fabrication d’orthèses, cette différence est essentielle.

Un modèle 3D 1:1 de pied complet-aide les concepteurs à comprendre :

• Où le support doit être ajouté
• Là où un soulagement de la pression peut être nécessaire
• Comment l'arc doit être assorti
• Comment concevoir la stabilisation du talon
• La largeur de l'avant-pied affecte-t-elle l'ajustement de l'orthèse ?
• Comment la déviation liée à l'oignon- modifie la forme de l'appareil
• La hauteur de la géométrie de l'arc doit guider la conception du support
• Si les modèles de pied gauche et droit nécessitent des corrections différentes

Cela permet aux fabricants B2B de créer un workflow de numérisation-à-de conception-à-d'impression plus fiable.

Algorithme ACA et AHI : meilleures données d'arcade pour la conception d'orthèses fonctionnelles

L’analyse de la voûte plantaire est l’une des parties les plus importantes de la conception d’orthèses personnalisées. Cependant, de nombreux systèmes traditionnels s'appuient fortement sur la zone de contact pour classer l'arc. Cela peut entraîner des erreurs, en particulier chez les utilisateurs présentant une pronation, une supination sévère, des voûtes plantaires élevées ou une posture anormale du pied.

Le produit-auto-développé par XiankuAlgorithme ACA et AHIfournit une méthode d’évaluation de l’arche plus avancée.

ACA signifieAngle de conduction de l'arc.

AHI signifieIndice de hauteur de voûte.

LeAlgorithme ACA et AHIcombine :

• Données de modèle 3D complet-pied
• Indice de hauteur de voûte
• Morphologie de la voûte plantaire
• Structure de l'arc longitudinal médial
• Relation spatiale du talon-au-mi-pied
• Tendance à la posture du pied au-delà de la simple zone de contact

Pour les fabricants d’orthèses, cela est précieux car la classification des arcs influence la stratégie de conception. Un support de voûte haute nécessite une structure différente d’un support de voûte basse. Un pied présentant une déviation vers l’intérieur ou vers l’extérieur peut nécessiter une logique de stabilisation différente. Si les données de l’arcade sont erronées, la conception des orthèses peut également être erronée.

En combinant le modèle 3D du pied complet-avec l'analyse de la voûte plantaire basée sur l'ACA et l'AHI-, Xianku aide les fabricants à passer de modèles génériques à des conceptions fonctionnelles plus personnalisées.

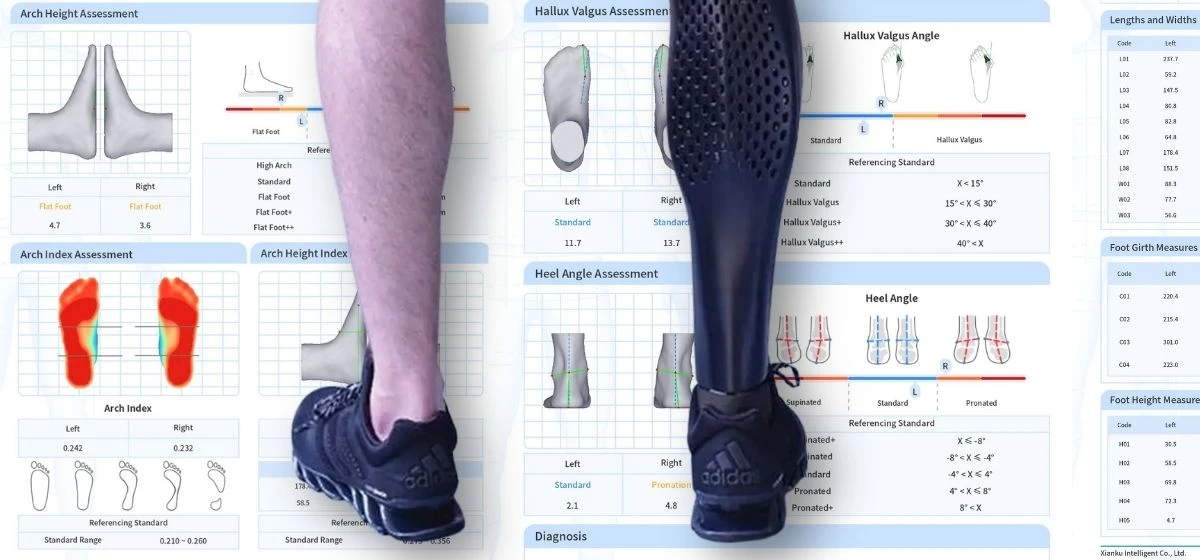

30+ Ensembles de données biomécaniques pour le développement de produits orthétiques

Un flux de travail d'orthèses-prêt pour la production nécessite plus qu'un fichier modèle. Il a également besoin de données de mesure structurées qui peuvent guider les règles de conception, les paramètres de personnalisation et le contrôle qualité.

Sorties système de Xianku30+ ensembles de données biomécaniques, y compris:

• Longueur du pied
• Largeur du pied
• Largeur de l'avant-pied
• Largeur du talon
• Sangle de balle
• Circonférence du pied
• Hauteur du cou-de-pied
• Hauteur de la voûte
• Type d'arc
• Structure des orteils
• Référence d'alignement du talon
• Asymétrie gauche-droite
• Classification morphologique du pied
• Référence de conception de semelle intérieure personnalisée
• Référence de conception de produits orthèses
• Données de production d'impression 3D

Pour les fabricants B2B, ces ensembles de données peuvent aider à normaliser la personnalisation tout en préservant les différences anatomiques individuelles. Ceci est important pour faire évoluer la production sans perdre en personnalisation.

Modèles 3D STL/OBJ : connexion des données de numérisation avec la CAO et l'impression 3D

Le scanner de Xianku peut afficherModèles STL/OBJ 3D, permettant aux partenaires de connecter les données de numérisation du pied directement aux systèmes de conception et de fabrication en aval.

Les fichiers STL sont particulièrement utiles pour :

• Semelles orthopédiques imprimées en 3D
• Dispositifs de support d'arche haute
• Orthèses de correction des oignons
• Talonnettes et produits de stabilisation du talon
• Les chaussures personnalisées durent
• Analyse de l'ajustement des chaussures
• Prototypage de produits orthopédiques
• Modification d'orthèses basée sur la CAO-

Les fichiers OBJ peuvent être utiles dans les cas suivants :

• Des données de texture ou de surface plus riches sont requises
• La visualisation fait partie de l'expérience client
• Le modèle est utilisé dans les systèmes de présentation 3D
• Les partenaires ont besoin d'une compatibilité supplémentaire pour les plates-formes de conception

Ensemble, l'exportation STL/OBJ offre une plus grande flexibilité pour différents environnements de production. Les fabricants peuvent importer les fichiers dans un logiciel de CAO, modifier les zones de support, concevoir des structures de correction et préparer des modèles pour l'impression 3D.

Exemples d'application : orthèses pour oignons et orthèses pour voûte plantaire élevée

1. Exportation STL pour les appareils orthopédiques pour oignons

Les produits liés aux oignons- nécessitent une géométrie précise de l'avant-pied. Une simple pointure ne suffit pas. Les concepteurs devront peut-être comprendre la saillie médiale, la largeur de l’avant-pied, l’alignement des orteils et la relation entre le gros orteil et la région métatarsienne.

Le modèle 3D de Xianku peut prendre en charge :

• Évaluation morphologique de l'avant-pied
• Modélisation de la région des orteils
• Référence de saillie d'oignon
• Meilleure conception CAO pour un soulagement localisé ou un support de correction

2. Exportation STL pour les supports orthopédiques à voûte haute

Les pieds à voûte haute nécessitent souvent un soutien et une conception de rembourrage plus soignés. Si le support de la voûte plantaire est trop bas, il peut être inefficace. S’il est trop agressif, cela peut être inconfortable.

Les données 3D de Xianku peuvent aider les fabricants à évaluer :

• Hauteur de la voûte
• Courbure de l'arc
• Volume du cou-de-pied
• Tendance au chargement latéral
• Exigences en matière d'assise du talon
• Géométrie de support de voûte plantaire personnalisée

Cela permet de concevoir des orthèses à voûte haute avec un meilleur équilibre entre soutien, confort et stabilité.

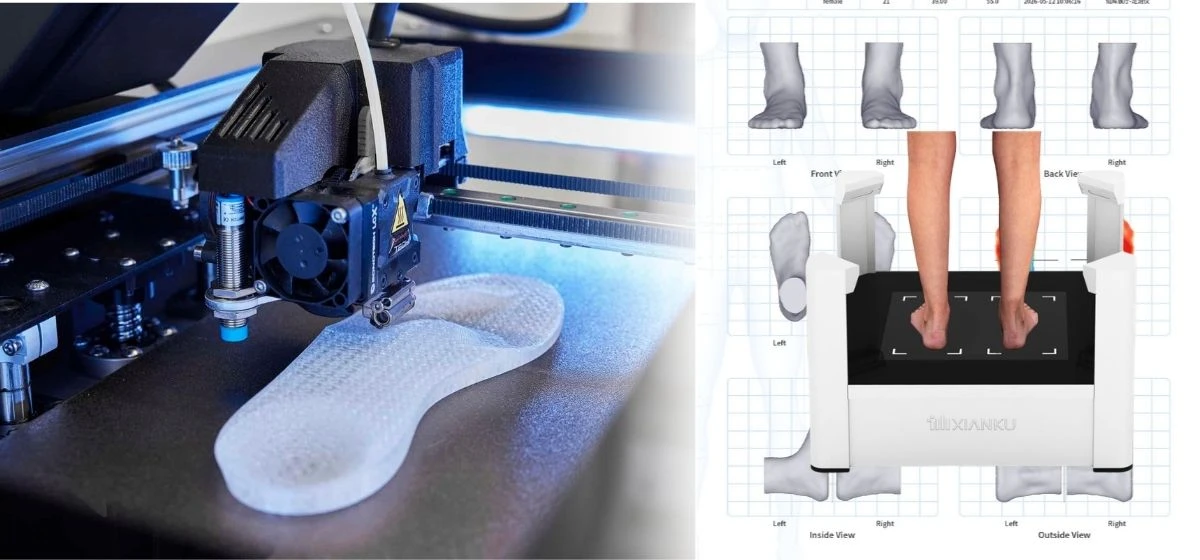

Numériser-pour-flux de travail d'impression pour les orthèses imprimées en 3D

Un flux de travail typique basé sur Xianku-pour la personnalisation d'orthèses B2B peut inclure :

Balayage du pied

L'utilisateur effectue un scan du double pied sans contact d'une durée d'une -seconde-.

Génération de rapports numériques

Le système génère un rapport dans un délai d'environ 5 secondes avec une précision de ± 1 mm.

Reconstitution de modèle 3D

Le scanner crée un modèle 3D réel 1:1 de pied complet-.

Analyse biomécanique

Les algorithmes ACA et AHI et 30+ ensembles de données biomécaniques prennent en charge l'évaluation de la structure du pied.

Exportation de modèle STL/OBJ

Le modèle 3D est exporté pour la conception CAO ou la production.

Conception d'orthèses

Les concepteurs modifient les zones de support, les zones de relief, les structures de correction et la géométrie du produit.

impression 3D

L'orthèse personnalisée est imprimée à l'aide de matériaux et de méthodes de post-traitement appropriés.

Ajustement et suivi-

L'utilisateur reçoit une solution orthétique plus personnalisée basée sur des données réelles du pied.

Ce workflow en boucle fermée-aide les fabricants à réduire le travail manuel, à améliorer la cohérence de la conception et à créer des services de personnalisation évolutifs.

Numérisation 3D du pied par rapport à la collecte de données orthétique traditionnelle

La principale différence est que le système de Xianku crée des ressources numériques-prêtes pour la production, et pas seulement des visuels d'évaluation.

Questions et réponses : Questions courantes sur l'exportation au format de fichiers STL pour les orthèses imprimées en 3D

Comment un scan 3D du pied aide-t-il à la production d’orthèses personnalisées ?

Un scan 3D du pied capture un véritable modèle numérique 1:1 du pied. Ce modèle peut être exporté sous formeModèles STL/OBJ 3Det utilisé dans des logiciels de CAO ou des flux de travail d'impression 3D pour concevoir des orthèses personnalisées basées sur la structure réelle du pied.

Pourquoi l’exportation de fichiers STL est-elle importante pour les orthèses imprimées en 3D ?

L'exportation de fichiers STL permet aux données de numérisation du pied d'être transférées directement dans la chaîne de production d'impression 3D. Il aide les fabricants à réduire la modélisation manuelle, à améliorer la précision de l'ajustement et à concevoir des orthèses adaptées à l'anatomie réelle de l'utilisateur.

Une empreinte 2D est-elle suffisante pour la conception d’orthèses personnalisées ?

Une empreinte 2D peut fournir des informations de contact de base, mais elle ne peut pas capturer entièrement la hauteur de la voûte plantaire, le volume du cou-de-pied, la structure du talon, la circonférence du pied ou la morphologie complète du pied. Pour les orthèses imprimées en 3D, les données 3D complètes sont bien plus utiles.

Qu'est-ce que l'algorithme ACA & AHI ?

LeAlgorithme ACA et AHIest la méthode d'évaluation de la voûte plantaire auto-développée par Xianku. Il combine l'angle de conduction de la voûte plantaire, l'indice de hauteur de la voûte plantaire, la modélisation 3D du pied complet-et la morphologie de la voûte plantaire pour fournir une évaluation de la voûte plantaire plus fiable que les méthodes traditionnelles basées sur la zone-.

Les fichiers STL peuvent-ils être utilisés pour les orthèses pour oignons ?

Oui. Les fichiers STL peuvent prendre en charge la conception CAO pour les orthèses liées aux oignons-en fournissant une géométrie précise de l'avant-pied, une structure de la région des orteils et des références de forme localisées.

Les fichiers STL peuvent-ils être utilisés pour les orthèses à voûte haute ?

Oui. Les fichiers STL sont très utiles pour les supports orthopédiques à voûte plantaire élevée, car ils fournissent une hauteur de voûte plantaire, une courbure, un volume de cou-de-pied et une géométrie du pied complet- précis pour une conception de support personnalisée.

Quelle est la rapidité du flux de numérisation de Xianku ?

Le scanner de Xianku peut réaliser un double-piedNumérisation en 1 secondeet générer un rapport professionnel dans environ5 secondes, aidant les partenaires B2B à améliorer leur efficacité dans les environnements de personnalisation-à volume élevé.

Dernier point à retenir : de meilleures orthèses commencent par de meilleures données 3D

Pour les fabricants d’orthèses imprimées en 3D, la qualité de la personnalisation dépend de la qualité des données originales du pied. Une empreinte plate ou une carte de pression peut être utile à titre de référence, mais elle ne peut pas remplacer un modèle 3D complet 1:1 de -pied complet.

Exportation au format de fichiers STL pour les orthèses imprimées en 3Dpermet un lien direct entre l’évaluation de la santé des pieds et la fabrication numérique. Avec XiankuTechnologie de lumière structurée infrarouge, Numérisation en 1 seconde, Précision de ±1 mm, propriétaireAlgorithme ACA et AHI, 30+ ensembles de données biomécaniques, et exportableModèles STL/OBJ 3D, les partenaires B2B peuvent créer un flux de production d'orthèses plus efficace, évolutif et personnalisé.

Des supports de correction des oignons aux orthèses de voûte plantaire haute, des semelles intérieures personnalisées aux composants de chaussures personnalisés, l'avenir de la fabrication d'orthèses est basé sur les données-, compatible avec la 3D- et profondément personnalisé.
